油管扣压机

油管扣压机

简短介绍:油管扣压机
油管扣压机
YJK系列胶管扣压机      YJK Series Rubber withhold Machine
  单位 YJK-16 YJK-25 YJK-51 YJK-64 YJK-76 YJK-102
扣压范围(内径) mm 3-16 5-25 5-51 6-64 6-76 51-102
(外径) mm 4-20 10-45 14-90 14-120 14-130 80-160
模具长度 mm 15- 65 65- 80 80 120
扣压胶管长度 mm 无限 无限 无限 无限 无限 无限
模具套数 T 1 4 10 11 12 4
最大张口直径 mm 20 45 120 130 140 160
扣压力 T 20 298 550 650 820 1200
模具收扩量 mm ±10 ±30 ±40 ±40 ±40 ±50
匹配电源 v 220/380 220/380 220/380 380 380
匹配动力 kw 3 4 4 5.5 18
系统压力 mpa 31.5 16 16/31.5 31.5 31.5 31.5
开模时间 s 2 1.5 1.5 3 3 5
闭合时间 s 8 8 8 10 10 15
操作方式   手动 半自动 半自动 自动 自动 自动
液压油标号(夏季/冬季) # 46/32 46/32 46/32 46/32 46/32 46/32
噪音 dB 65dB 65dB 65dB 65dB 65dB
整机重量 kg 10 270 310 380 550

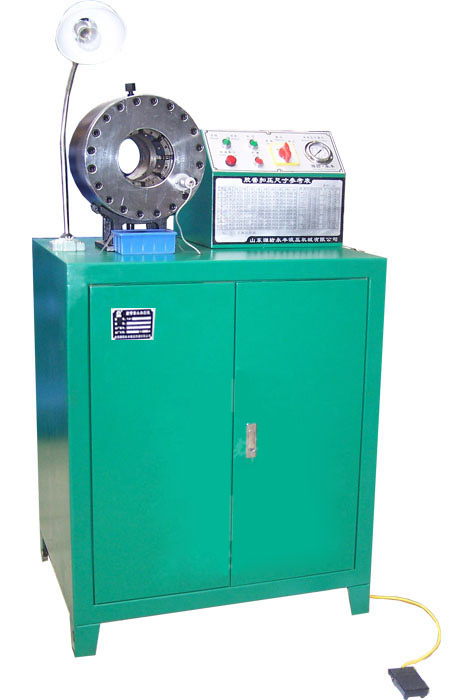

YJK-51Z型胶管接头扣压机是我公司的主导产品之一,是集国内外同类产品之综合优点设计制造,具有体积小、 重量轻、结构紧凑、操作简单、油路设计先进、效率高、性能可靠,具有手动扣压、半自动扣压及全自动扣压且扣压速度可调等优点。
本产品特别适用于工程机械修理厂、胶管总成生产厂、矿山、油田等大批量生产的油管制造企业。

一、压管机工作原理
油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的,油泵在电机驱动下,输出液压油,推动扣压油缸内的柱塞运动,致使模座径向收缩,实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时,挤压自动停止,电磁换向阀换向后,油缸内的柱塞反向运动,模具随之张开,扣压胶管完成。
二、压管机安装调试
搬运:压管机适宜采用叉车搬运,并以压管机底部受力,压管机严禁倒置。严禁搬抬压管机头及电机、电器箱部位。
安装:压管机需水平放置在稳固的地基上,并作接地处理。
注油:打开油箱盖,油箱中加入68#抗磨液压油到油位表2/3位置。
接电:将电源线接在压管机规定的电源上,启动电机观察转向,电机转向应与电机所标方向一致。如果电机转向和所标方向不一致,请调换其中两根电源线的位置。
千分尺:用于调节扣压胶管收缩量的大小,逆时针半周多压进1mm,顺时针半周少压进1mm。
压力调整:压管机系统最大压力为31.5Mpa,靠溢流阀调整,顺时针调整压力增大,逆时针调整压力减小(出厂时已调好,必要时可以自行调整)。
模具张开速度调整:模具张开速度的快慢,由分流阀控制,顺时针调整,张开速度加快,逆时针调整,张开速度减慢,但张开速度过快会使噪音增大,最佳值不大于10Mpa(出厂时已调好,必要时可以自行调整)。
三、扣压操作
1. 压管机初次使用时应空载扣压20~30次,观察各部位均正常后方可使用。
2. 压管机在冬季使用时应空载扣压20~30次,以使油温增高一些。
3. 按下张开按钮,模座张开后,根据所扣压胶管规格选用相应的模具安装在模座上,并调整千分尺刻度。
4. 把套好接头的胶管置于压管机头内适当位置,使得一次扣压全部长度。
5. 按下扣压按钮执行扣压操作,直至压管机头停止扣压自动张开模具为止。
6. 取出扣压好的胶管总成,用游标卡尺检测扣压后的接头外套外径尺寸,如与参数表不符应微调千分尺刻度,直到下一根胶管扣压符合要求为止。
四、压管试例
扣压Ф19mm四层钢丝胶管(意大利玛努利manuli4sp标准)
从液压油管扣压参数表中查得Ф19mm四层钢丝胶管接头外套外径扣压前为37mm,扣压后为33.5mm,应选用的模具内径为Ф33mm,对应千分尺刻度为3。安装好Ф33mm模具于模座上,并将千分尺刻度旋至3处,将胶管剥皮后与接头组装好。扣压完毕后测量接头外套外径就是扣压参数表的扣压后数值33.5mm,则完成扣压。如扣压后外径不符,微调千分尺后扣压下一根胶管。扣压胶管接头时:扣压尺寸过多,胶管内胶层被压断,造成漏油;扣压尺寸太少,造成漏油和被油压冲脱接头。务必掌握合理扣压度,以接头芯子内孔收缩度为准,国标接头受压缩小0.1~0.4mm,普通接头受压缩小0.1~2mm。因胶管及接头外套的生产厂家不同,如北方大多数胶管生产厂用GB标准,南方用602标准,国外SAE标准,各厂胶管、接头的具体尺寸、材质可能不尽相同,因此扣压参数表数据仅供参考,具体扣压尺寸应以压力实验为依据。
五、压管机注意事项
1.扣压时要尽可能将接头置于模具中心,不要压在六角螺母上。
2.防止工具和其他异物进入压管机头内。
3.每次在工作完毕后必须使八块模座张开到最大程度,这样可使弹簧处于张开状态保养好弹簧,油缸也处于泄压状态延长油封的寿命。
六、压管机维护保养
1.油箱的液压油超过液压油厂商规定时效时应更换,或者目视油位表,如果液压油已氧化偏黑了一定要更换。
2.经常往模座移动面注射抗磨润滑油。
3.非压管机工作时间,请盖好防尘罩防止杂物掉入模座内。
